Cách In Bản Vẽ Autocad Ra Giấy A4 Đúng Cách: Hướng Dẫn Chi Tiết

Cách in bản vẽ AutoCAD ra giấy A4 tưởng chừng đơn giản nhưng thực tế lại đòi hỏi rất nhiều kỹ thuật: từ thiết lập khổ giấy, căn tỷ lệ, chọn nét in, đến tối ưu bố cục để bản vẽ sắc nét và đúng kích thước tiêu chuẩn. Nếu thao tác sai, bản in có thể bị lệch khổ, phóng to/thu nhỏ sai tỷ lệ hoặc nhòe nét, gây khó khăn khi đọc bản vẽ.

Trong bài viết này, Goprint.vn và các bạn sẽ cùng tìm hiểu cách in bản vẽ AutoCAD ra giấy A4 đúng chuẩn, kèm hướng dẫn chi tiết từng bước, đảm bảo ai cũng thực hiện được, kể cả người mới bắt đầu.

1. Những lỗi thường gặp khi in AutoCAD ra giấy A4

Khi in bản vẽ AutoCAD ra giấy A4, người dùng thường gặp nhiều lỗi khiến bản in sai tỷ lệ, mờ nét hoặc lệch bố cục. Nguyên nhân chủ yếu đến từ việc thiết lập sai tỷ lệ in (scale), chọn sai vùng in (Window/Extents), không căn giữa bản vẽ, cấu hình CTB không phù hợp, khổ giấy không đúng chuẩn ISO A4, layer bị tắt chế độ in, bản vẽ chứa nét chồng chéo làm đậm nét, hoặc sử dụng font chữ không tương thích dẫn đến lỗi chữ.

Ngoài ra, các lỗi từ driver máy in, đơn vị bản vẽ (mm/inch), viewport không khóa, hatch quá dày và chất lượng máy in thấp cũng khiến bản vẽ bị mờ, mất nét hoặc biến dạng khi in ra giấy. Hiểu rõ từng lỗi sẽ giúp người dùng tối ưu bản vẽ trước khi in và đảm bảo bản in luôn đúng kỹ thuật.

Các lỗi quan trọng thường gặp khi in AutoCAD ra giấy A4:

• Sai tỷ lệ in (1:50, 1:100…) do dùng Fit to Paper, đơn vị sai hoặc không khóa viewport.
• Bản vẽ bị lệch khung giấy vì chưa tick “Center the Plot” hoặc chọn sai vùng in.
• Nét in quá mảnh, quá đậm hoặc không đều do CTB thiết lập sai hoặc nét chồng lên nhau.
• Thiếu đối tượng khi in vì layer tắt chế độ Plot hoặc đối tượng nằm lệch Z.
• Nét răng cưa khi in PDF do dùng bộ in PDF chất lượng thấp hoặc có quá nhiều đối tượng raster.
• Khổ giấy sai chuẩn A4 vì chọn nhầm khổ Letter, A4 Custom hoặc driver máy in lỗi.
• Lỗi font chữ khiến chữ bị nhảy hoặc mất dấu do dùng font lạ hoặc không hỗ trợ Unicode.
• Máy in chậm hoặc treo khi in vì file CAD quá nặng, hatch dày hoặc máy in thiếu bộ nhớ.

2. Cách in bản vẽ AutoCAD ra giấy A4 trong Model – Dành cho người mới

Khi làm việc trong AutoCAD, nhiều người mới thường chọn in trực tiếp từ Model vì thao tác nhanh và không cần thiết lập Layout phức tạp. Tuy nhiên, nếu không thiết lập đúng khổ giấy, tỷ lệ và vùng in, bản vẽ rất dễ bị lệch, sai scale hoặc mất nét.

Phần hướng dẫn dưới đây sẽ giúp bạn nắm trọn quy trình in bản vẽ AutoCAD ra giấy A4 ngay trong Model, từ bước chọn máy in, thiết lập khổ A4, căn giữa bản vẽ cho đến lựa chọn nét in (CTB) – đảm bảo ai mới bắt đầu cũng có thể in đúng kỹ thuật ngay lần đầu tiên.

2.1. Chuẩn bị trước khi in: Bước quan trọng giúp bản vẽ A4 sắc nét

Thiết lập khổ giấy trong AutoCAD:

• Trong phần Page Setup, chọn

Khổ giấy: ISO A4 (210 × 297 mm)

Orientation:

• Landscape => bản vẽ ngang
• Portrait => bản vẽ dọc

Lưu ý: Nếu máy in không hỗ trợ khổ A4, cần cài driver chuẩn cho máy in/photocopy.

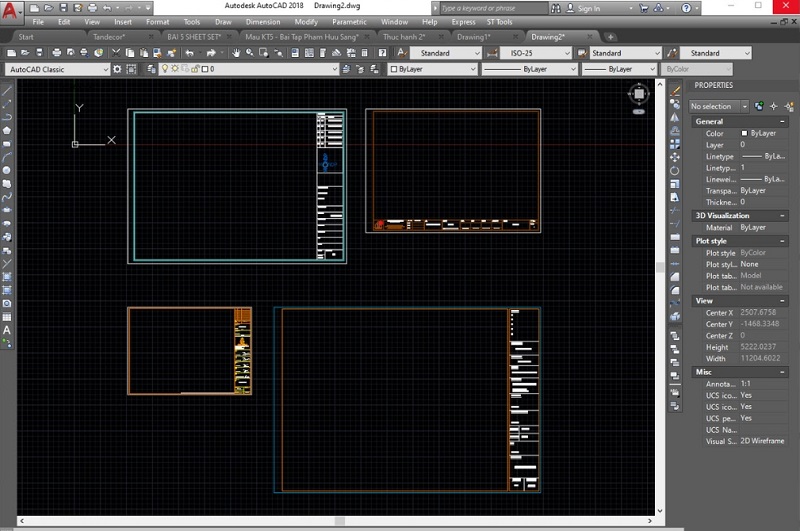

Thiết lập khung tên và khung bản vẽ theo TCVN:

Khung tên A4 thường có kích thước:

• 180 × 270 mm (trừ mép in)
• Lề trái 20 mm, lề còn lại 10 mm

Việc thiết kế khung đúng chuẩn giúp bản vẽ cân đối và tránh bị cắt khi in.

• Kiểm tra đơn vị bản vẽ (Units)

Nhiều bản vẽ lỗi tỷ lệ chỉ vì sai đơn vị:

• Gõ UNITS
• Chọn Millimeters
• Precision: 0 hoặc 0.00 tùy nhu cầu

2.2. Cách in bản vẽ AutoCAD ra giấy A4 trong Model – Dành cho người mới

Đây là cách nhanh nhất, thường dùng khi chưa quen Layout.

Bước 1: Mở hộp thoại in

Gõ lệnh:

• PLOT

hoặc

• Ctrl + P

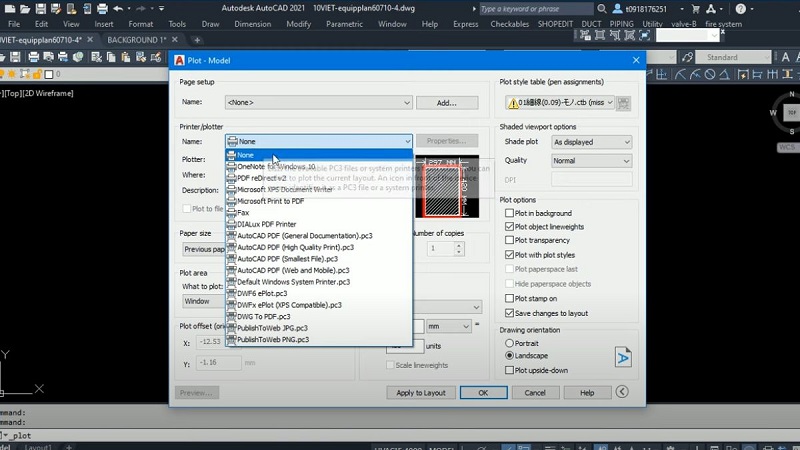

Bước 2: Chọn máy in

• Nếu in thực tế => chọn đúng máy in
• Nếu in file PDF => chọn DWG to PDF.pc3

Bước 3: Chọn khổ giấy A4

Tại mục Paper Size, chọn:

• ISO A4 (210 × 297 mm) hoặc A4

Bước 4: Chọn vùng in (Plot Area)

Có 3 lựa chọn:

Window (khuyên dùng)

• Quét vùng bản vẽ cần in
• Không chọn dư thừa chi tiết bên ngoài

Extents

• In toàn bộ đối tượng có trong bản vẽ, dễ bị lệch hoặc thừa nét.

Layout

• Chỉ dùng khi in trên Layout

Bước 5: Căn giữa bản vẽ

• Tick Center the plot để tránh bản vẽ bị lệch sang một bên.

Bước 6: Thiết lập tỷ lệ in

Ở mục Plot Scale:

• Chọn 1:1 nếu bản vẽ đã scale theo A4

Hoặc nhập từ danh sách:

• 1:25
• 1:50
• 1:100
• 1:200

Quan trọng:

• Chọn mm => mm (1 unit = 1 mm)
• Không chọn Fit to paper nếu muốn in đúng tỷ lệ.

Bước 7: Chọn kiểu nét in (CTB)

Tại mục Plot style table (CTB):

• Chọn monochrome.ctb để in đen trắng
• Nếu muốn nét đậm nhạt chuẩn TCVN => chỉnh bằng Plot Style Manager

Bước 8: Xem trước bản in

Nhấn Preview:

• Nếu bị lệch => kiểm tra lại Window + Center
• Nếu sai tỷ lệ => điều chỉnh lại Scale

Bước 9: In

• Nhấn OK => Xuất ra giấy A4 hoặc PDF.

2.3. Cách in bản vẽ AutoCAD ra giấy A4 trong Layout – Chuyên nghiệp nhất

Đây là phương pháp chuẩn kỹ thuật, được kiến trúc sư, kỹ sư, đơn vị in ấn sử dụng nhiều nhất.

Bước 1: Tạo Layout A4

• Click Layout 1 => Page Setup Manager
• Chọn Modify
• Paper size => A4
• Plot style => monochrome.ctb

Bước 2: Tạo khung tên A4 trong Layout

• Insert khung tên chuẩn A4
• Đặt đúng vị trí trong Layout

Bước 3: Tạo Viewport

Gõ:

• MV

và kéo khung viewport đúng với vùng khung tên.

Bước 4: Thiết lập tỷ lệ trong Viewport

Click vào cạnh viewport => chọn tỷ lệ:

• 1:25
• 1:50
• 1:100

Sau đó khóa viewport (Lock) để tránh bị thay đổi.

Bước 5: In bản vẽ

• Gõ Ctrl + P => Xuất ra A4 theo đúng tỷ lệ kỹ thuật.

5. Chọn kiểu nét In (CTB) chuẩn khi in bản vẽ A4

5.1 Vì sao CTB quan trọng?

Nét in quyết định:

• Bản vẽ có dễ đọc hay không
• Độ tương phản giữa các lớp (layer)
• Thẩm mỹ chung của bản thiết kế

Nếu nét quá mảnh => bản vẽ nhợt nhạt

Nếu nét quá dày => chi tiết chồng lấn

5.2 Bộ thông số Lineweight chuẩn TCVN khi in A4

Loại chi tiết	Lineweight khuyên dùng
Đường bao	0.40 – 0.50 mm
Đường kích thước	0.15 – 0.20 mm
Nét trục	0.30 mm
Chữ	0.20 – 0.25 mm
Đường ghi chú	0.10 – 0.15 mm

5.3 Cách chỉnh CTB nhanh

• Gõ STYLESMANAGER
• Chọn monochrome.ctb
• Điều chỉnh Lineweight cho từng màu (color)

Cách in bản vẽ AutoCAD ra giấy A4 chuẩn chỉ không chỉ giúp đảm bảo tỷ lệ chính xác mà còn thể hiện tính chuyên nghiệp của người thiết kế trong mỗi bộ hồ sơ kỹ thuật. Khi bạn nắm rõ cách thiết lập vùng in, chọn đúng CTB, căn chỉnh khung giấy và tối ưu nét in, bản in luôn sắc nét, rõ ràng và dễ đọc dù là mô hình đơn giản hay bản vẽ kiến trúc, cơ điện phức tạp.
